国产人与禽ZOZ0性伦,国产精品无码久久久久久,阿房宫赋原文及翻译,亚洲av无码专区亚洲av,丰满人妻的精油按摩做爰

滑石粉的粒度與粒度分布是此類產(chǎn)品的重要指標(biāo)，粒度測試是滑石粉生產(chǎn)和應(yīng)用領(lǐng)域的一項(xiàng)很重要的質(zhì)量檢驗(yàn)工作。

      由于滑石微粉顆粒的形狀復(fù)雜，還具有一定的疏水特性，加上滑石生產(chǎn)和應(yīng)用領(lǐng)域廠家眾多，所用的儀器和測試方法又不盡相同，相同樣品常常有差別很大的測試結(jié)果，也因此產(chǎn)生一些矛盾。下面就滑石粉粒度測試方面的幾個(gè)問題談?wù)効捶ǎ?/span>

1、分散劑與介質(zhì)

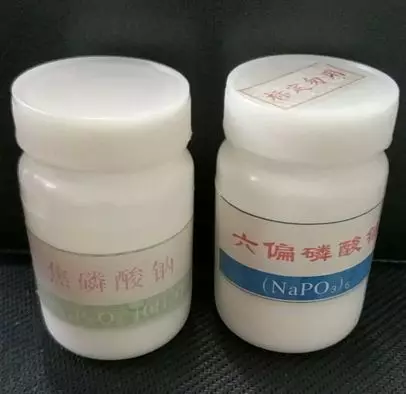

     分散劑是一種少量的、能使液體表面張力顯著降低，從而使顆粒表面得到良好潤濕的物質(zhì)。分散劑的作用有兩方面：一是加快團(tuán)粒的分解，二是阻止或延緩單體顆粒再團(tuán)聚?；哿６葴y試中常用的分散劑有兩種：焦磷酸納和六偏磷酸納，常用的介質(zhì)是水(蒸餾水、純凈水或去離子水。用水做介質(zhì)時(shí)，兩種分散劑的比例為0.3%。

2、超聲波分散時(shí)間與粒度的關(guān)系

     超聲波分散是常用的一種分散手段，在滑石微粉的粒度測試中也被廣泛應(yīng)用。一般認(rèn)為，超聲分散的時(shí)間越長，分散效果越好。其實(shí)不然，對一個(gè)特定的滑石粉樣品，超聲分散時(shí)間都有一個(gè)最佳時(shí)段，超過這個(gè)時(shí)段不僅分散效果不明顯，反而有促使小顆粒團(tuán)聚的傾向，使測試結(jié)果有增大的趨勢。

3、取樣

     粒度測試是通過對少量樣品進(jìn)行測試來反映大量粉體粒度分布的一個(gè)過程，因此要求取樣要有充分的代表性。由于粉體在生產(chǎn)、包裝、存儲、運(yùn)輸?shù)冗^程中有不均勻性和離析現(xiàn)象，為取樣的代表性增加了一些不確定因素。粒度測試取樣一般分兩個(gè)步驟：一是從大堆物料中取得實(shí)驗(yàn)室樣品，這時(shí)要求有固定的取樣方法、取樣部位和取樣工具，盡量保證取樣的一致性，避免取樣的隨意性；二是從實(shí)驗(yàn)室樣品中取得分析試樣，這時(shí)要求攪拌均勻，多點(diǎn)取樣。取懸浮液樣品時(shí)，要先用攪拌器充分?jǐn)嚢杈鶆蚝髲囊好娴狡鞯椎闹虚g抽取。取樣工作的規(guī)范與否是影響粒度測試結(jié)果的主要的人為因素。

4、懸浮液的濃度

      無論激光粒度儀還是沉降粒度儀，都要求所測樣品的濃度在一定的范圍內(nèi)。儀器上所說的濃度一般不是懸浮液的實(shí)際濃度，而是與實(shí)際濃度有關(guān)的測試信號值。如激光粒度儀的濃度是指散射信號的大??；沉降粒度儀的濃度是光的透過率。儀器給出的濃度范圍是一個(gè)允許范圍，不是適合所有樣品的最佳范圍。對具體樣品應(yīng)確定一個(gè)最佳范圍。并盡量使每次測試時(shí)的濃度基本一致。一般儀器的最佳濃度范圍在儀器允許濃度范圍的中間段。濃度太大，對激光粒度儀來說將加劇顆粒之間的復(fù)散射現(xiàn)象，對沉降粒度儀來說破壞了顆粒的沉降規(guī)律；濃度太小，樣品的代表性不夠。這樣都將對測試結(jié)果產(chǎn)生不利的影響。

5、不同儀器測試結(jié)果有差別的原因及對策

      由于滑石粉顆粒的形狀復(fù)雜，多為片狀等不規(guī)則形狀，加上所用儀器的測試原理不盡相同，所以導(dǎo)致不同儀器的測試結(jié)果差距較大。那么怎樣看待這樣的差距呢？首先，所用的儀器是不是相同原理的儀器。不同原理的儀器的測試結(jié)果不同是正常的，只要儀器是合格的、穩(wěn)定的、由正規(guī)廠家生產(chǎn)的，測試條件是正確的，那么結(jié)果都是正確的。產(chǎn)生差異的主要原因是顆粒的形狀因素引起的，而顆粒的形狀是客觀事實(shí)，沒有辦法改變，所以如果遇到此類情況時(shí)雙方應(yīng)先統(tǒng)一測試條件，然后雙方通過測試找出一個(gè)差值，用來統(tǒng)一測試結(jié)果。經(jīng)過雙方測試合格的樣品應(yīng)作為工作標(biāo)樣留存，以便隨時(shí)校驗(yàn)雙方的測試方法和儀器。其次，相同原理不同廠家生產(chǎn)的儀器，由于生產(chǎn)年代、加工精度、裝配工藝、數(shù)據(jù)處理等方面的差異，測試結(jié)果也可能有一定的差異，這種情況下只要儀器穩(wěn)定，測試條件正確，也可以用上述辦法來統(tǒng)一測試結(jié)果。第三，如果是相同的儀器測試結(jié)果不同，那么應(yīng)該觀察儀器狀況、測試條件等情況，必要時(shí)請廠家技術(shù)人員協(xié)助分析原因。

6、粒度測試的重復(fù)性和準(zhǔn)確性

      重復(fù)性是指一個(gè)樣品進(jìn)行多次測試時(shí)，每次測試值之間的平均偏差。影響重復(fù)性的因素很多，除儀器本身的原因外，還與樣品的分散程度、分散劑、介質(zhì)、取樣方法、操作手法等測試方面的因素有著密切的關(guān)系。重復(fù)性是衡量一臺粒度儀的首要指標(biāo)。如果一臺粒度儀的重復(fù)性不好，那么它就沒有任何實(shí)用價(jià)值。那么如何保證儀器的重復(fù)性呢?首先要有一臺性能穩(wěn)定的儀器，其次要有規(guī)范的樣品制備與操作方法，二者同等重要，缺一不可。粒度測試的準(zhǔn)確性是相對于某一個(gè)公認(rèn)的測試手段或一個(gè)標(biāo)準(zhǔn)樣品來講的。在宏觀測量工作中，準(zhǔn)確性是第一位的；在粒度測試過程中，測試的重復(fù)性是第一位的，準(zhǔn)確性是第二位的。
